Tablero de chapa doble decapada BWG#14, SAE 1010, cerrado en sus cinco lados. Apto para montaje exterior, grado de protección IP65 según norma IEC 529. Bisagras exteriores reforzadas. Dispositivos de cierre a vástago roscado. Diseño de techo para la prevención de acumulación de agua o nieve. Calefactor blindado integrado anti-humedad ambiente.

Construido en chapa plegada doble decapada BWG#14 (2,1mm de espesor), SAE 1010, cerrados en sus cinco lados, para no sufrir deformaciones, ya sea por transporte o por esfuerzos dinámicos de cortocircuito.
Apto para montaje exterior, grado de protección IP65, según norma IEC 529.
Todas las superficies serán lisas. Las costuras producidas por las soldaduras serán pulidas.
El tablero estará vinculado a la base, mediante bulones.
La acometida de los conductores se realizará a través de los prensacables ubicados en el inferior del tablero.
Contará con una puerta frontal abisagrada y con retén mecánico que permita asegurarla en posición abierta a (90° con respecto a la posición cerrada). El diseño del retén será de tipo a corredera con planchuela deslizante sobre guía metálica con perno de encastre, que le permitirá ser destrabado con facilidad para poder cerrar la puerta.
Las bisagras de la puerta serán del tipo exterior, reforzadas. Las zonas de los paneles que correspondan al montaje de las bisagras estarán convenientemente reforzadas para evitar deformaciones por esfuerzos.
En la parte exterior de la puerta se colocará un cartel con una leyenda de “PELIGRO RIESGO ELECTRICO” de 2mm de espesor, impreso en dos colores.

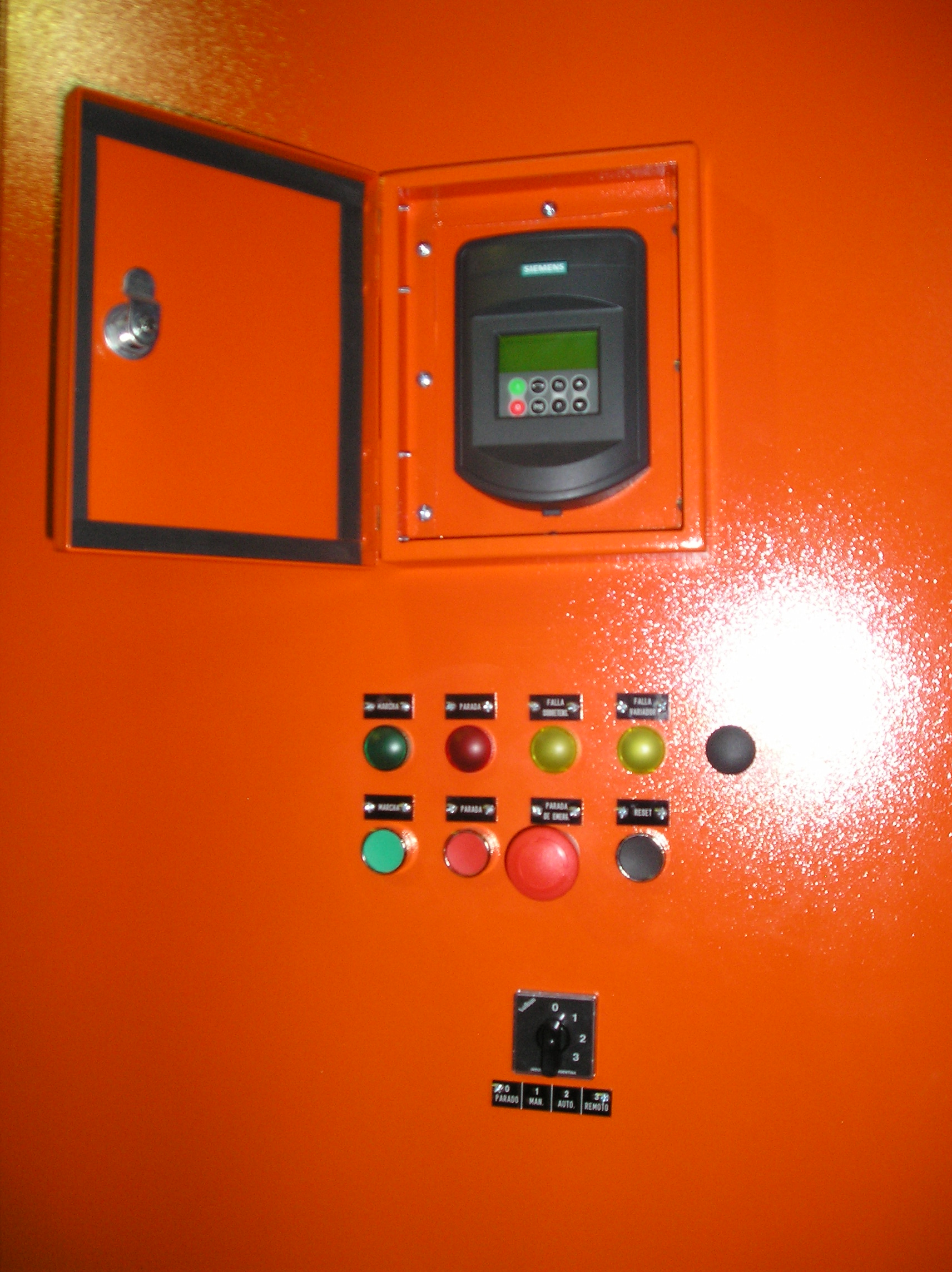

A su vez, y para el caso de los tableros con variador de velocidad, la puerta llevará una protección especial como cubierta de la OP.
La puerta poseerá para su cierre dos dispositivos del tipo a vástago roscado, con pomela imperdible de Ø50 mm, las mismas cierran contra una horquilla soldada en la puerta.
Ésta, irá dotada de refuerzos adecuados, a fin de garantizar que se conserve siempre plana, sin presentar alabeo, para las condiciones de uso a que se destinen.
En el interior contará con un portaplanos.
La superficie de apoyo de la puerta serán realizadas a través de un sistema laberíntico.
Para permitir el izaje de todo el conjunto armado con todos los elementos contará con dos cáncamos centrales dispuestos sobre el techo rígidamente vinculados a la estructura.
El diseño del techo del gabinete no permitirá la acumulación de agua o nieve y sobrepasará convenientemente la dimensión del gabinete en su frente y contrafrente, la parte mas elevada será la frontal y la mas baja la posterior. en el interior del techo se aplicará un compuesto especial para evitar la condensación de humedad ambiente.
Para evitar condensación de humedad en el interior se instalará una resistencia calefactora blindada comandada por un termostato de manera que asegure una adecuada temperatura en época invernal o de bajas temp.
Se dispondrán todos los elementos en el interior sobre bandejas porta elementos desmontable, soportada por bulones soldados, las mismas serán aptas para el posterior electromontaje de los aparatos.
El variador irá montado sobre soportes especialmente diseñados.
Será provisto un cartel identificatorio de luxite con la descripción y características del tablero.
En caso de ser solicitado, se montarán los aparatos en las bandejas interiores, sobre soportes adecuados y se realizara el conexionado con cables de cobre de PVC de 0,75kV (color negro o según norma) y de sección adecuada al circuito.
